Wat is Open Infra Studio?
Open Infra Studio is een open-source plugin voor Open CAD Studio, en een gratis alternatief voor commerciële civiel-CAD- en desktop-GIS-pakketten. Twee tabs in het lint, GIS en Civiel, brengen de geografische context en het civiele ontwerp van een project samen in één DWG, zonder exporteren en importeren tussen programma's. Het GIS-werkvenster volgt de GIS-workbench die we in 2020 voor FreeCAD maakten; de Civiel-tab is opgezet naar de Road-workbench voor FreeCAD van Hakan Seven.
Projectlocatie overal ter wereld, in elk coördinatenstelsel
Meer dan 600 gecontroleerde kaartdiensten in 45 landen, doorzoekbaar

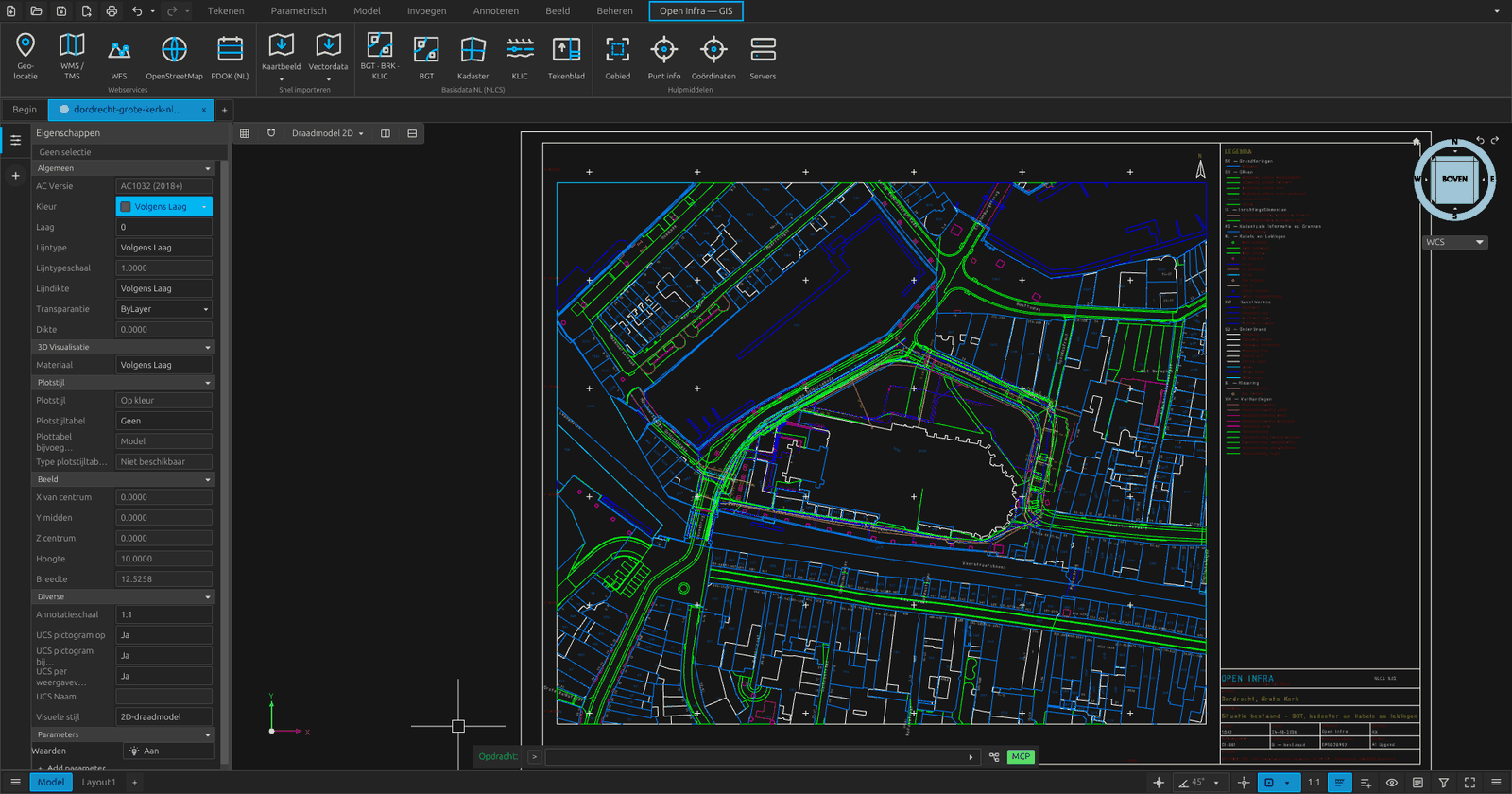

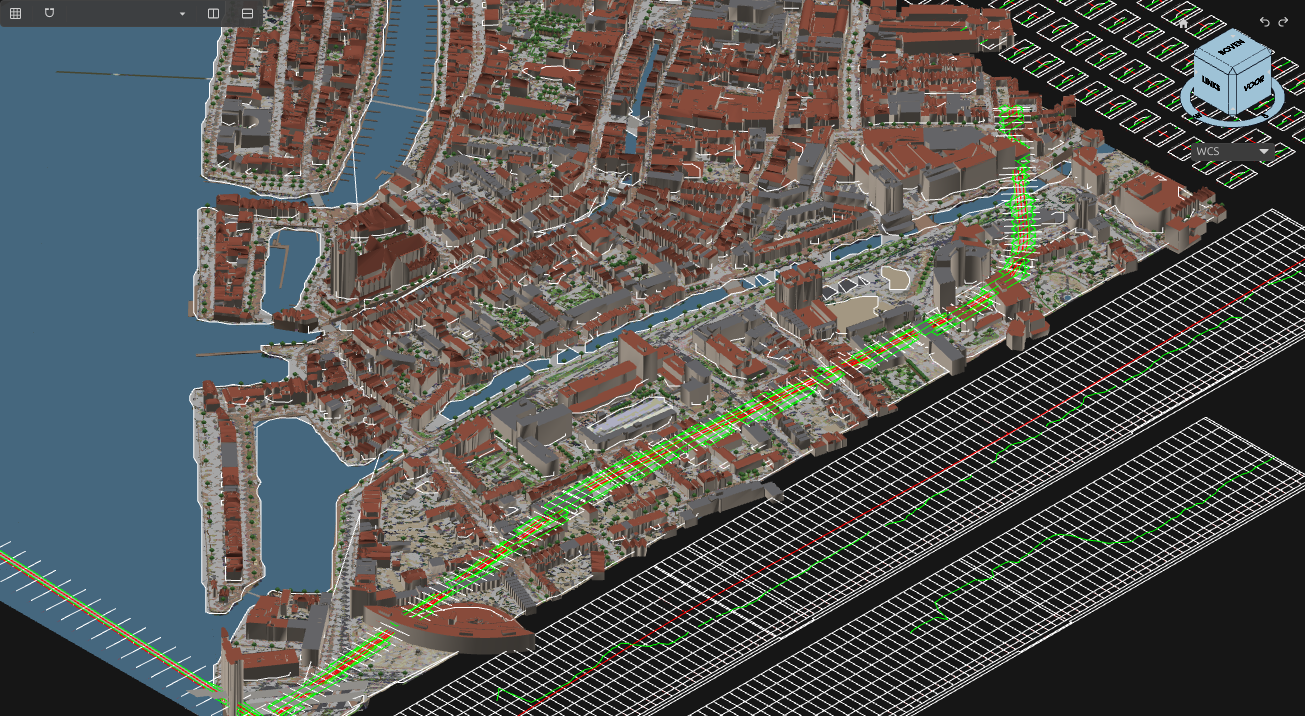

Civiel ontwerp: meetpunten, TIN, assen, profielen, corridors en grondverzet
3D-stadsmodellen uit CityGML en CityJSON, en de ondergrond in 3D
BGT, kadaster en KLIC op NLCS-lagen, met een compleet tekenblad
De hele tekening als IFC 4.3, en scriptbaar met een MCP-server voor AI-agents
Bekijk de video
Installeren
Open Infra Studio is een plugin voor Open CAD Studio en bestaat uit twee delen: de GIS-plugin en de Civiel-plugin. Release 2026.44.5 vraagt Open CAD Studio v2026.43; installeer of werk dat dus eerst bij.
- 1
Open CAD Studio v2026.43 installeren Download Open CAD Studio via de productpagina, of werk je bestaande installatie bij naar v2026.43, en start het programma.
- 2
GIS-plugin via de Plugin Manager Typ
PLUGINS, kies Open Infra Studio uit de lijst, kies de release en klik op Install. In een oudere Open CAD Studio kies je Add a repository en vul jeOpenAEC-Foundation/Open-Infra-Studioin. - 3
Civiel-plugin uitpakken Download
open-infra-civiel-<platform>.ziphieronder en pak het uit in<config>/OpenCADStudio/plugins/. Dan staat daar de mapopenaec.open-infra-civiel. - 4
Herstarten Start Open CAD Studio opnieuw. Het lint toont dan de tabs GIS en Civiel.
Handmatig installeren v2026.44.5
GIS-plugin
Download het bestand voor je systeem en plugin.toml, zet beide in <config>/OpenCADStudio/plugins/openaec.open-infra/ en herstart Open CAD Studio.
Civiel-plugin
Pak het zip-bestand voor je systeem uit in <config>/OpenCADStudio/plugins/. Het bevat de map openaec.open-infra-civiel met de bibliotheek en zijn eigen plugin.toml. Herstart daarna Open CAD Studio.
<config> is %APPDATA% op Windows, ~/.config op Linux en ~/Library/Application Support op macOS.
De bibliotheken zijn ondertekend: op Windows met Authenticode en een tijdstempel (uitgever Impertio Studio B.V.), op macOS met een Developer ID en genotariseerd door Apple, en op Linux met een losse OpenPGP-handtekening (.asc) van de OpenAEC Foundation. De publieke sleutel openaec-signing-public-key.asc staat in de release; de vingerafdruk is 13F6D414ADEE4ED4CD09AC60601D86C93C504D29.
Release 2026.44.5, uitgebracht op 29 oktober 2026, is gebouwd voor Open CAD Studio v2026.43 (plugin-API 13), net als elke release vanaf 2026.44.3. Release 2026.44.2 en eerder zijn voor v2026.42. Open CAD Studio laadt alleen een plugin die tegen zijn eigen versie is gebouwd, dus werk de plugin samen met Open CAD Studio bij.
GIS · Civiel
Waarom Open Infra Studio?
Een infraproject begint bij de bestaande situatie, en daarna komt het ontwerp. Meestal betekent dat schakelen tussen een GIS-programma en een CAD-programma, losse downloads, lagen met de hand op de tekenstandaard zetten en een titelblok overtikken. Open Infra Studio doet het in de tekening zelf: kaartdiensten, open data, terrein, assen, corridors en tekenbladen staan allemaal in de DWG.
Gratis en open source (GPL-3.0), gebouwd op Open CAD Studio. Elke opdracht neemt argumenten en geeft zijn resultaat als JSON, zodat scripts en AI-agents hele modellen kunnen bouwen. De plugin draait in een eigen proces naast de tekening, dus het CAD-venster blijft reageren terwijl kaartdata binnenkomt.
Functionaliteiten
Kaartdiensten wereldwijd
Een ingebouwde catalogus van meer dan 600 gecontroleerde openbare WMS-, WFS- en tile-diensten in 45 landen, zonder API-sleutel. Zoek op plaats of thema, ook in andere talen, zie welke diensten de projectlocatie dekken en laad een laag, omgerekend naar het coördinatenstelsel van het project.
De Civiel-tab
Een tweede tab in het lint voor civiel ontwerp: meetpunten en LandXML, een TIN met hoogtelijnen en hoogteanalyse, assen met kilometrering, lengte-, ontwerp- en dwarsprofielen, en corridors met taluds tot het maaiveld, grondverzet en een massabalans.
Export naar IFC 4.3
De hele tekening als IFC4X3_ADD2. Elk object krijgt zijn IFC-klasse uit zijn NLCS-laag en objectgegevens, van terrein, gebouwen en verharding tot kabels en leidingen, sonderingen met hun grondlagen, grondverzet en de corridor als IfcRoad. Assen worden een IfcAlignment met horizontaal en verticaal verloop. Gegeorefereerd met IfcMapConversion, met objectgegevens en NLCS-laag als property sets, en gecontroleerd met IfcOpenShell.
CityGML en CityJSON

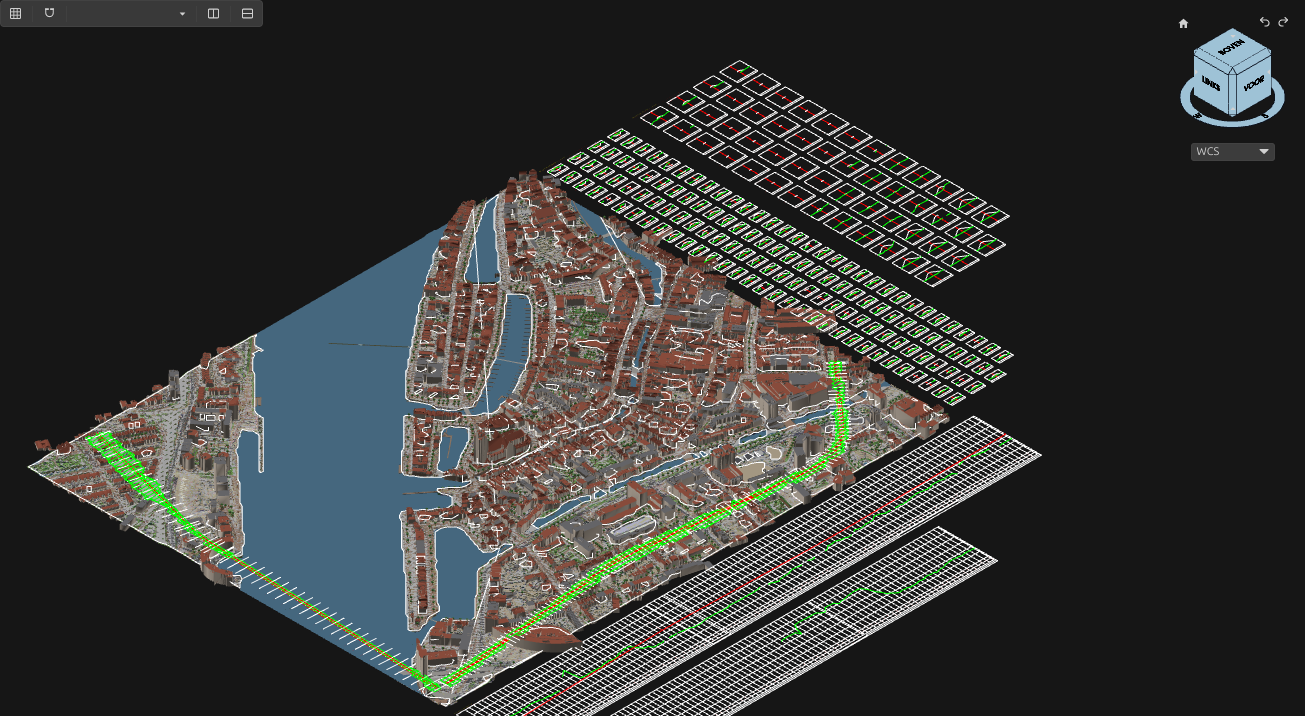

3D-stadsmodellen van overal: CityGML 1.0 tot 3.0, CityJSON 1.x en 2.0 en CityJSONSeq. Het bestand wordt omgerekend naar de projectlocatie en per object ingelezen, alleen binnen het projectgebied; een stadstegel van 97 MB laadt in minder dan twee seconden.
De ondergrond in 3D
Kabels en leidingen uit een KLIC-levering als buizen op hun diepte, of op de gebruikelijke dekking als de levering die niet geeft. BRO-sonderingen en -boringen worden kolommen van grondlagen. Een doorzichtig maaiveld laat alles van onderen zien.
Scripts en AI-agents
De opdrachten nemen argumenten en schrijven hun resultaat als JSON weg, met handles, lengtes en volumes. Een MCP-server laat een AI-agent hele modellen bouwen, van projectlocatie tot corridor, en vindt zelf elk venster van Open CAD Studio.

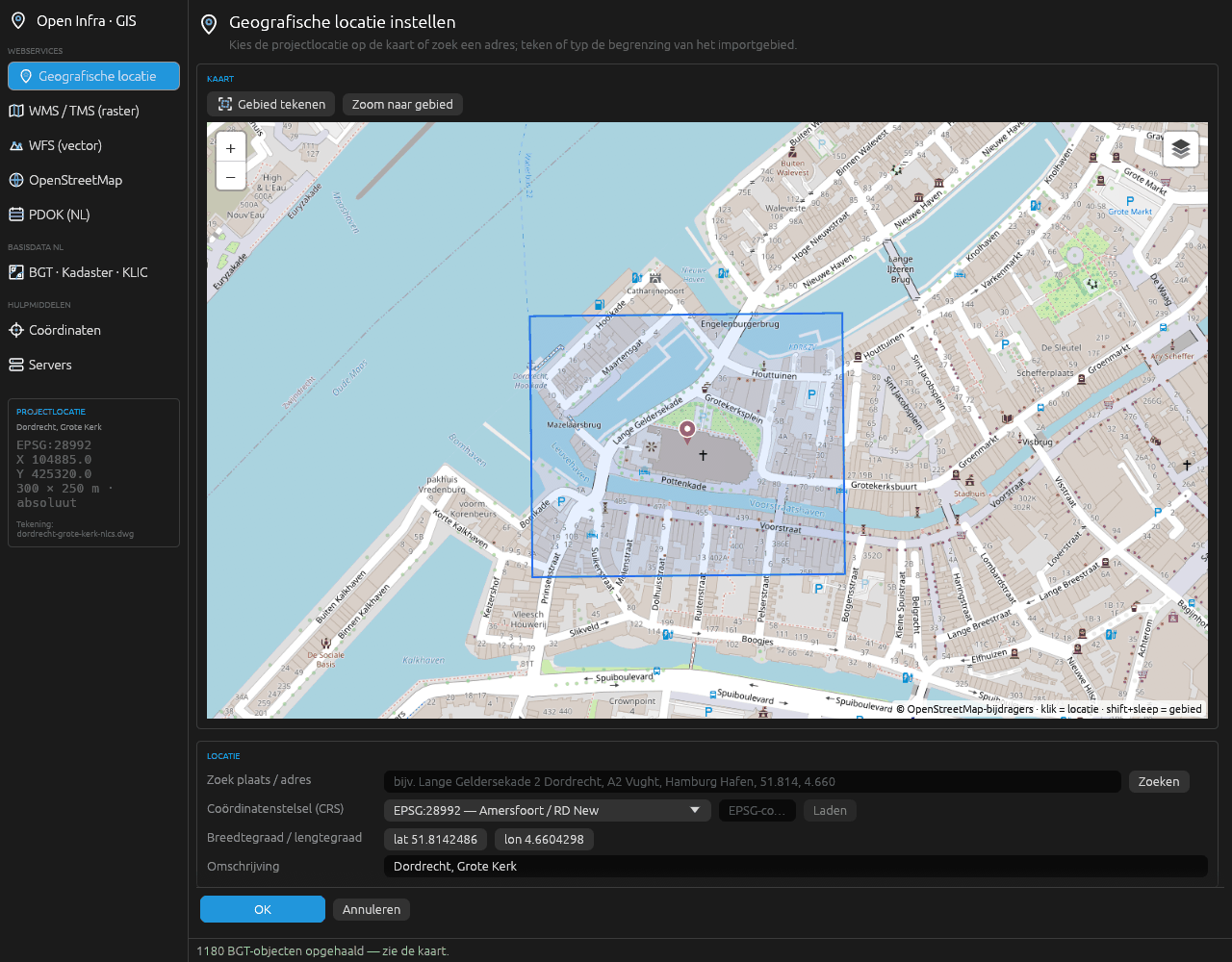

Projectlocatie
Klik op de kaart of zoek een adres, plaats, perceel of coördinatenpaar: wereldwijd via OpenStreetMap, en in Nederland ook via PDOK, met suggesties terwijl je typt. Kies het coördinatenstelsel, teken het importgebied en kies absolute of relatieve coördinaten. De locatie wordt in de tekening zelf opgeslagen.
Elk coördinatenstelsel
14 ingebouwd, waaronder RD New, ETRS89 / UTM, Belgisch Lambert, British National Grid en Lambert-93. Overal ter wereld automatisch de juiste UTM-zone, en elke andere EPSG-code wordt één keer opgehaald en met de tekening bewaard.
Luchtfoto's en kaarten

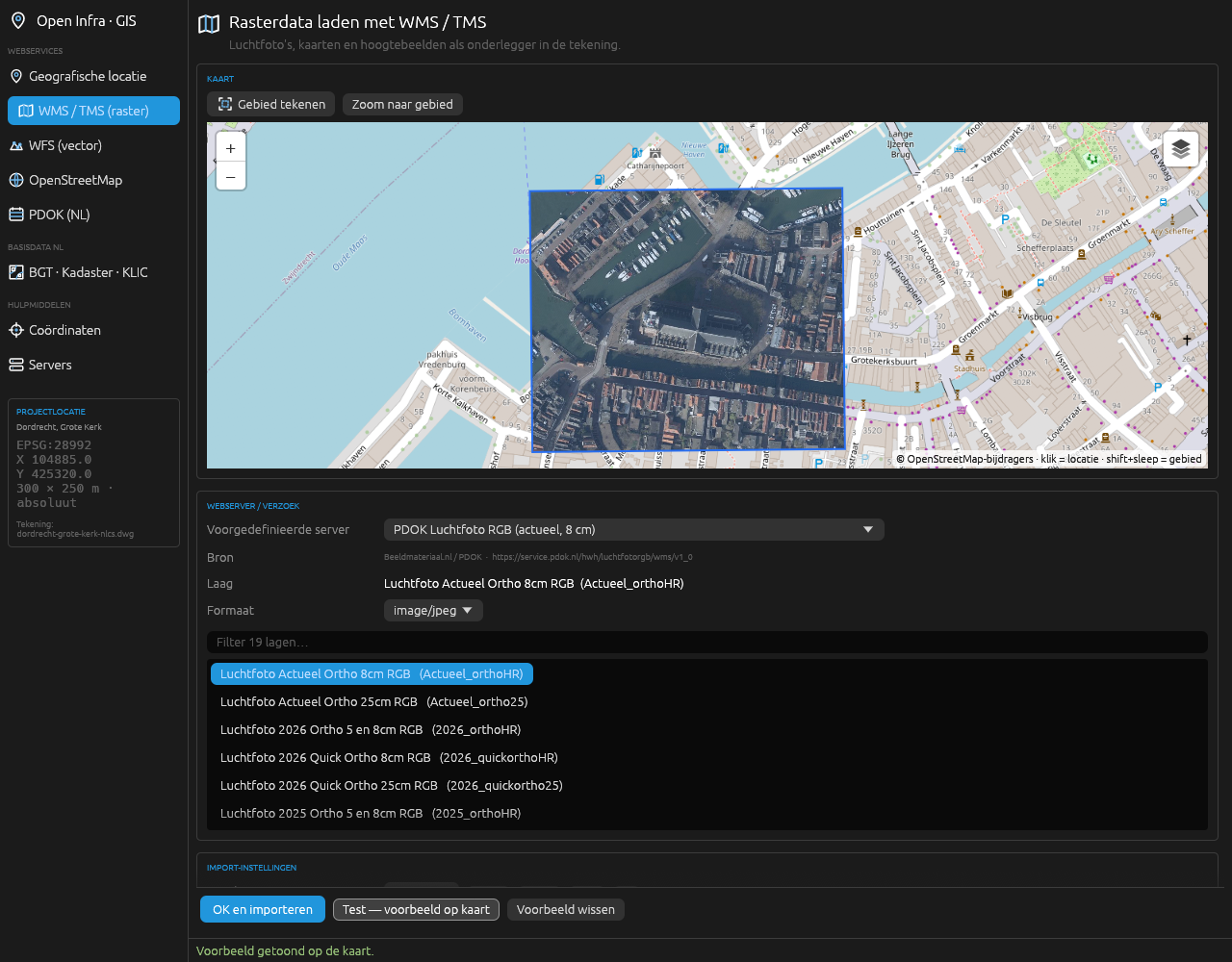

Kies een WMS- of TMS-server, blader door de lagen en bekijk een voorvertoning op de kaart. De beelden komen als onderlegger achter de tekening. 19 serverpresets voor Nederland, Vlaanderen en de rest van de wereld, plus je eigen servers.
WFS-vectordata
Kies een server en een objecttype, test het op de kaart en kies daarna het labelattribuut, de kleur en het bijsnijden op het importgebied.
OpenStreetMap, wereldwijd
Gebouwen, wegen, spoor, water, kunstwerken, landgebruik, kabels en leidingen, hekken en huisnummers, overal ter wereld.
Historische kaarten
Elke Nederlandse topografische kaart van 1815 tot 2014 (Topotijdreis) en de kadastrale minuutplans van 1832 (HisGIS) als onderlegger, naast Natura 2000, de geomorfologische kaart en de bodemkaart.
BGT conform NLCS

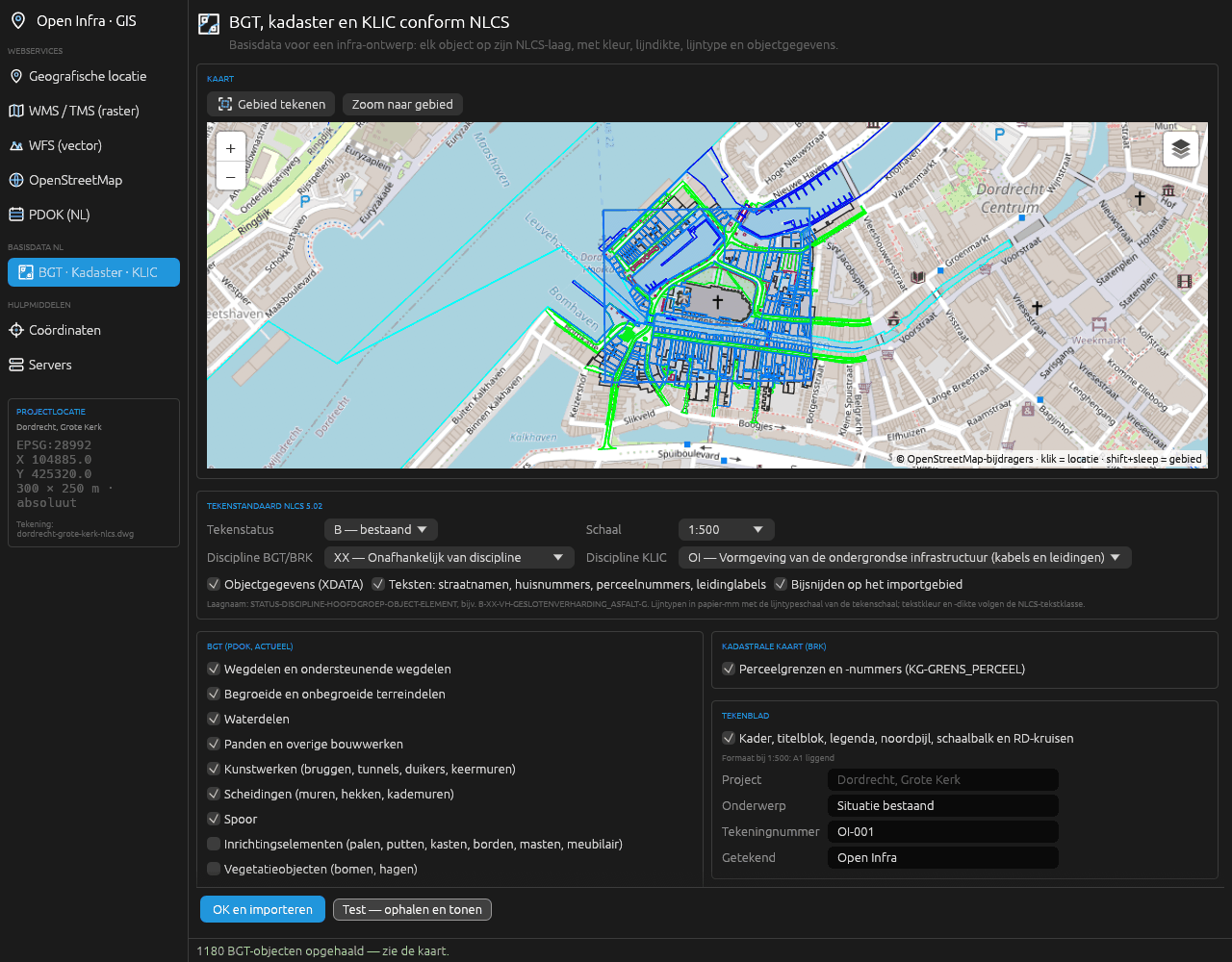

42 PDOK-collecties in 11 groepen, alleen actuele objecten. Elk object gaat naar de meest specifieke regel van de officiële NLCS-BGT 5.0-mapping (719 regels); straatnamen en huisnummers krijgen hun BGT-rotatie.
KLIC-leveringen
Open de levering van het Kadaster, als zip of als gebiedsinformatie-xml. 13 IMKL 2.0-thema's komen op hun eigen laag, en kabels en leidingen krijgen labels per netbeheerder met diameter en materiaal.
Kadastrale kaart
Perceelgrenzen en perceelnummers uit de BRK, met de nummers in hun BRK-rotatie, in één klik op de NLCS-laag voor kadastrale grenzen.
BGT-mutatie
Het ontwerp op NLCS-lagen gaat terug naar de BGT, als IMGeo-GML 2.1.1 met een rapport naast de tekening. Het bestand is geldig volgens het IMGeo 2.1.1-schema; wat niet eenduidig is, staat in het rapport in plaats van in de export.
NLCS 5.02 ingebouwd
3.659 objecten, 543 lijntypen en 256 kleuren. Elke laag krijgt de NLCS-kleur, -lijndikte en -lijntype van de gekozen tekenstatus; lijntypen staan in papier-millimeters en volgen de plotschaal.
Tekenblad
Kader, titelblok met de bronnen van de imports, legenda van de gebruikte NLCS-lagen, noordpijl, schaalstok en RD-kruisen. Het formaat, A3 tot A0 liggend, wordt vanzelf gekozen.
PDOK in één klik
Luchtfoto, kadastrale kaart, AHN, BAG, percelen, NWB-wegvakken, hectometerpaaltjes, ProRail-sporen en vaarwegen, zonder een venster te openen, op de opgeslagen locatie.
Objectgegevens
Elk object houdt zijn bronattributen bij zich: van de BGT het lokale id, de functie en het materiaal, van KLIC de netbeheerder, de diameter en het materiaal.
Bestandsformaten
Open CAD Studio opent en bewaart de tekening zelf (DWG en DXF, R13 tot 2018) en plot naar PDF. Open Infra Studio voegt deze formaten toe. Ingelezen bestanden worden omgerekend naar de projectlocatie, met het coördinatenstelsel uit het bestand als dat er een heeft.
Openen
- Vector-GIS GeoJSON, Shapefile, GeoPackage, KML en KMZ, GPX, GML, en CSV, TXT of TSV met coördinaatkolommen
- Rasters en hoogtegrids GeoTIFF, ASCII-grid (.asc), JPEG en PNG met worldfile
- Puntenwolken LAS en LAZ
- Meetpunten en LandXML PNEZD, PENZD, NEZD en ENZD; LandXML 1.x met punten, oppervlakken en assen
- 3D-stadsmodellen CityGML 1.0 tot 3.0, IMGeo/BGT-GML, CityJSON 1.x en 2.0, CityJSONSeq
- KLIC-levering IMKL 2.0, als zip of als xml
Schrijven
- IFC 4.3 de hele tekening als IFC4X3_ADD2, via GIS → Uitvoer → IFC 4x3 of Civiel → 3D-model → IFC 4x3 in het lint, met
GIS_IFCofCIV_IFC [BESTAND=] [SELECTIE] [TEKST=nee], of met de MCP-toolifc_export - Kaartbeelden en puntenwolken PNG naast de tekening; puntenwolken als .rcs, gekoppeld aan de tekening
- Tabellen meetpunten, de massabalans per corridor en hoeveelheden als CSV, hoeveelheden ook als tabel in de tekening
- BGT-mutatie IMGeo-GML 2.1.1 met een rapport
- NLCS-controle een rapport in Markdown
- Opdrachtresultaten JSON per aanroep, voor scripts en agents
Webdiensten
- Kaarten WMS 1.1.1 en 1.3.0, XYZ- en TMS-tiles, en tegelcaches zoals die van Topotijdreis
- Vectordata WFS 1.1.0 en 2.0.0, OGC API Features, de Overpass API van OpenStreetMap
- Hoogte en 3D WCS voor hoogtegrids, COPC voor puntenwolken, de 3D BAG-API
- Overig BRO REST voor sonderingen en boringen, adreszoeken via PDOK en Nominatim, epsg.io voor coördinatenstelsels
Nog niet: JPEG 2000, E57, PLY en IFC inlezen, en exporteren naar LandXML, GeoJSON, Shapefile of GeoPackage.
Vijf commando's, één tekening

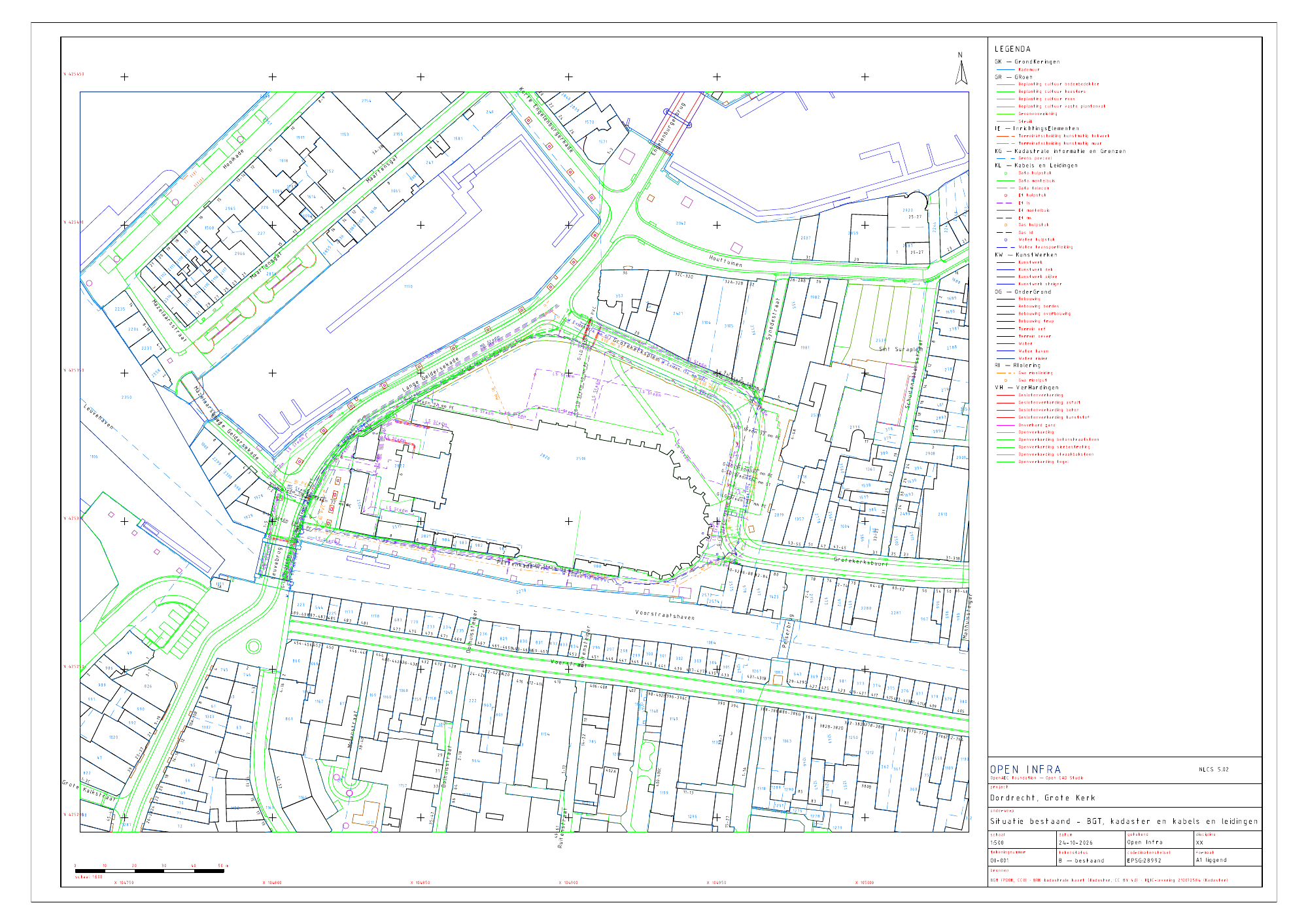

De bestaande situatie rond de Grote Kerk in Dordrecht: 300 bij 250 meter in RD, op een A1-vel op schaal 1:500. Gemaakt in een lege metrische tekening met deze vijf commando's.
GIS_SITE RD 104885 425320 300 250 Dordrecht, Grote Kerk
GIS_Q_BGT
GIS_Q_BRK
GIS_KLIC_IMPORT <pad>/Levering.zip
GIS_TEKENBLAD Situatie bestaand- Entiteiten3.439
- Uit de BGT1.242
- Uit het kadaster1.328
- Uit de KLIC-levering632
- NLCS-lagen68
- Met objectgegevens3.202
- DWG-bestand0,7 MB
Voorbeeldmodel Dordrecht

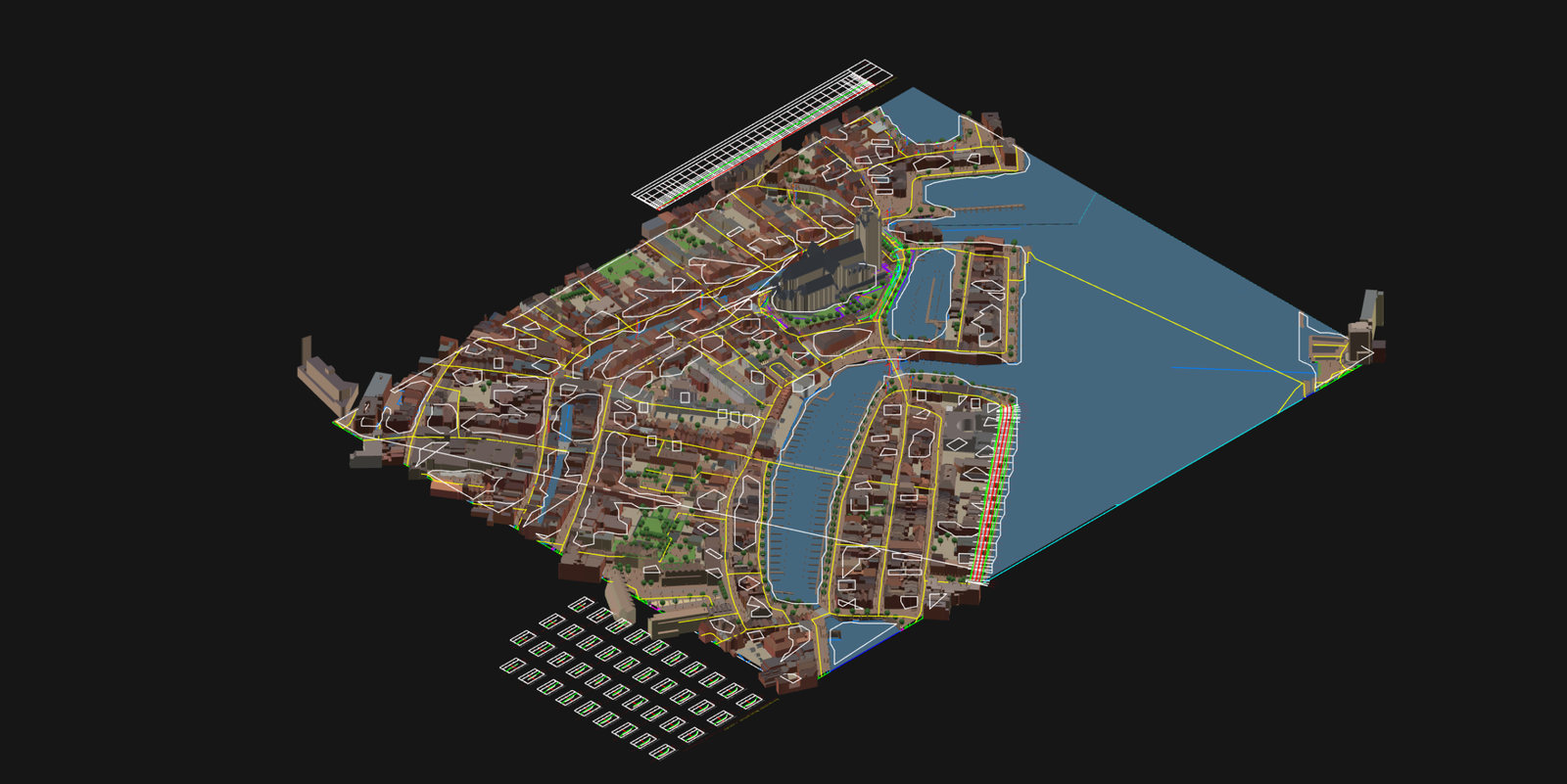

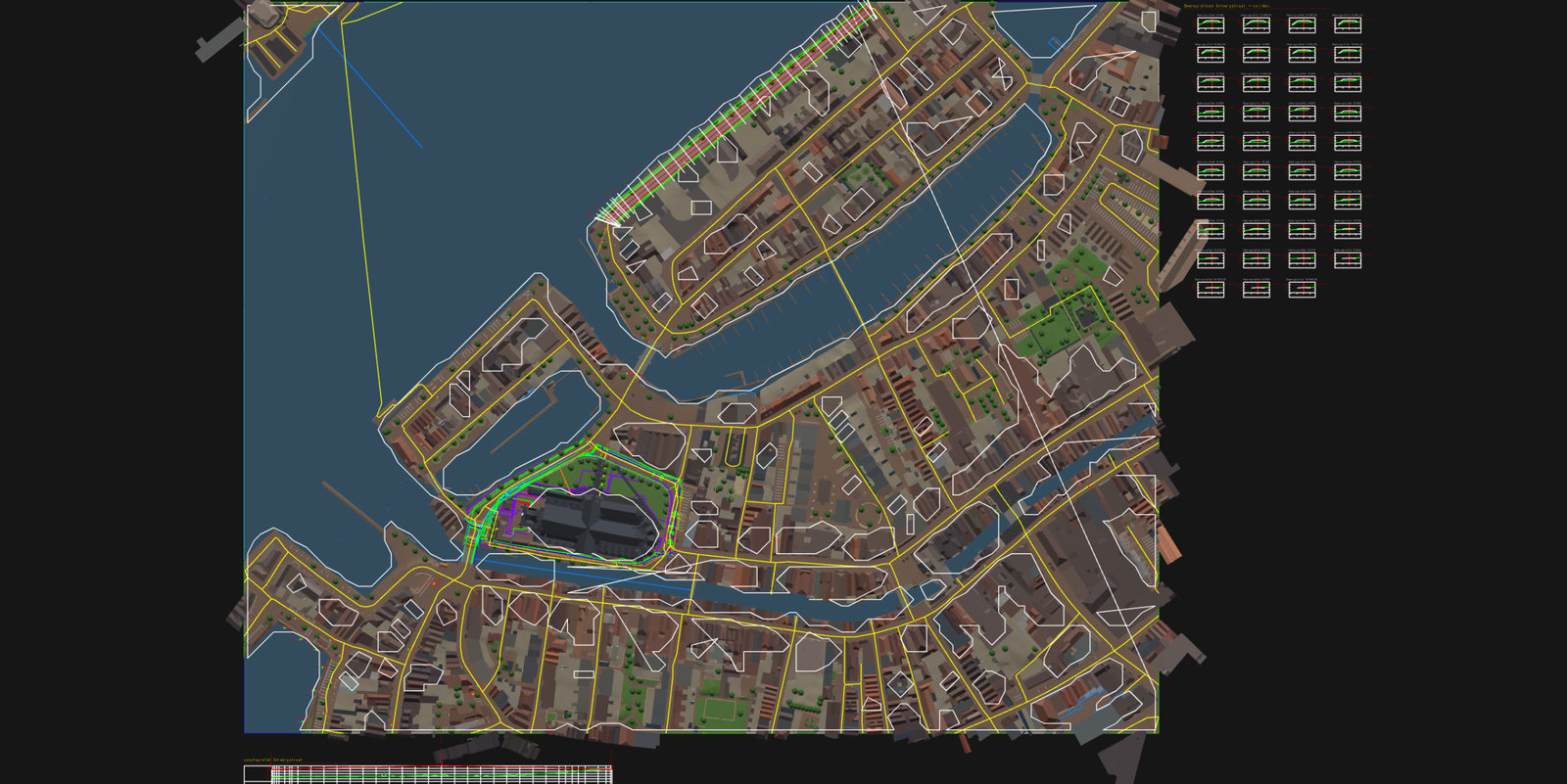

De binnenstad van Dordrecht rond de Grote Kerk, 700 bij 560 meter, in één DWG met de plattegrond en het 3D-model. De plattegrond heeft de BGT, het kadaster en een KLIC-levering op NLCS-lagen. Het 3D-model heeft de BGT in 3D, de gebouwen uit de 3D BAG, de kabels en leidingen in 3D, sonderingen en boringen uit de BRO, en een straatontwerp met as, profielen en corridor. Dezelfde tekening staat er ook als IFC 4.3 bij. Alles is gemaakt met release 2026.44.5 in Open CAD Studio v2026.43, door een script dat in de map staat.
Het ifczip-bestand pakt uit tot dordrecht-3d.ifc (64 MB); veel IFC-viewers openen het ook zonder uitpakken. De DWG opent in Open CAD Studio v2026.43.
- Gebied700 × 560 m
- BGT-objecten5.057
- Gebouwen uit de 3D BAG1.191

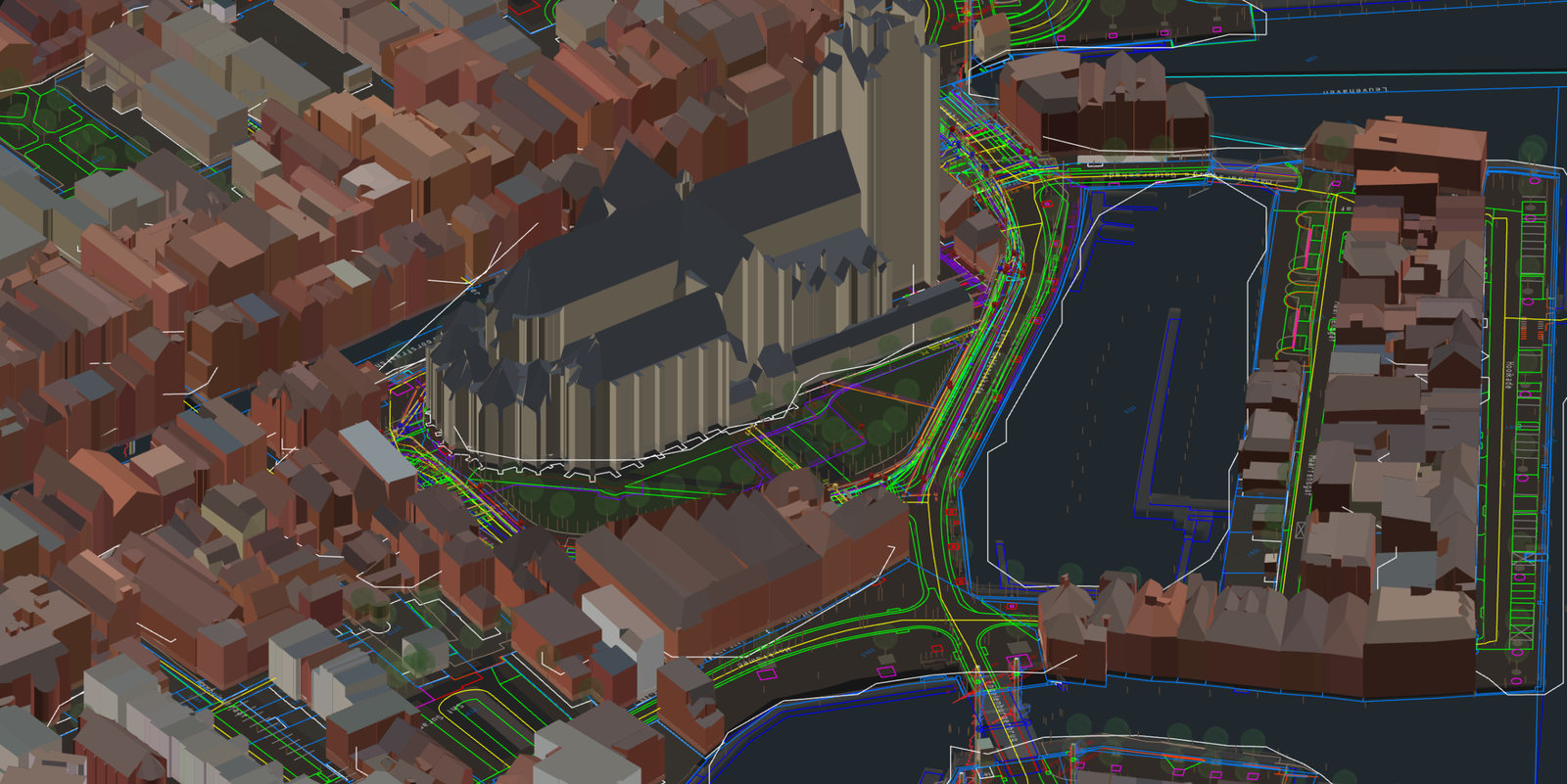

- Kabels en leidingen in 3D407
- Appendages en putten als kolom131
- Sonderingen en boringen25 + 2
- Objecten in de IFC 4.320.067
Goed om te weten
- Nauwkeurigheid RD. Omrekenen naar RD gebeurt met de 7-parametertransformatie, op ongeveer 0,2 meter van RDNAPTRANS. Dat volstaat voor onderleggers en context. Gebruik voor maatvoering data die al in RD staat; PDOK, BGT, BRK en KLIC leveren het zo aan.
- macOS. De snelknoppen in het lint en de commando's werken; het werkvenster nog niet.
- Versie van Open CAD Studio. Release 2026.44.5 hoort bij Open CAD Studio v2026.43. Een plugin voor v2026.42 laadt niet in v2026.43, en andersom. Werk je Open CAD Studio bij, werk dan ook de plugin bij.
- Taal en Nederlandse modules. De interface is Engels of Nederlands en volgt de taal van Open CAD Studio, met Engels als terugval. Naast de taalkeuze zet je de Nederlandse modules uit; na een herstart verdwijnen dan de groep Nederland en het menu 3D Nederland uit het lint.
- Bronnen en licenties. De data van PDOK, het Kadaster, Rijkswaterstaat, ProRail, AHN en de BRO is open data; vermeld de bron, het titelblok doet dat voor de imports. NLCS en de 3D BAG vallen onder CC BY 4.0, OpenStreetMap onder de ODbL. De Sentinel-2-satellietachtergrond is alleen voor niet-commercieel gebruik.
Technologie
Ongeveer 29.000 regels Rust en 120 unittests, in één Cargo-workspace met twee plugins. Een kern zonder afhankelijkheid van de CAD-omgeving doet de coördinaten, de servers, het inlezen en het civiele rekenwerk; een aparte laag vertaalt het resultaat naar DWG-entiteiten. Builds voor Windows, Linux en macOS.
