Een volwaardige 2D + 3D CAD-applicatie gebouwd in Rust met GPU-versnelde rendering. Native DWG & DXF lezen en schrijven, paper space, ACIS solids, dimensies, layouts. Een open source community-project van Hakan Seven dat de OpenAEC Foundation erkent en promoot.
Drie native binaries — Windows, macOS (Apple Silicon) en Linux (AppImage). Kies de juiste voor je platform en je bent in seconden aan de slag.
Build van bron of een eerdere versie nodig? Zie alle releases op GitHub (66 releases tot nu toe).

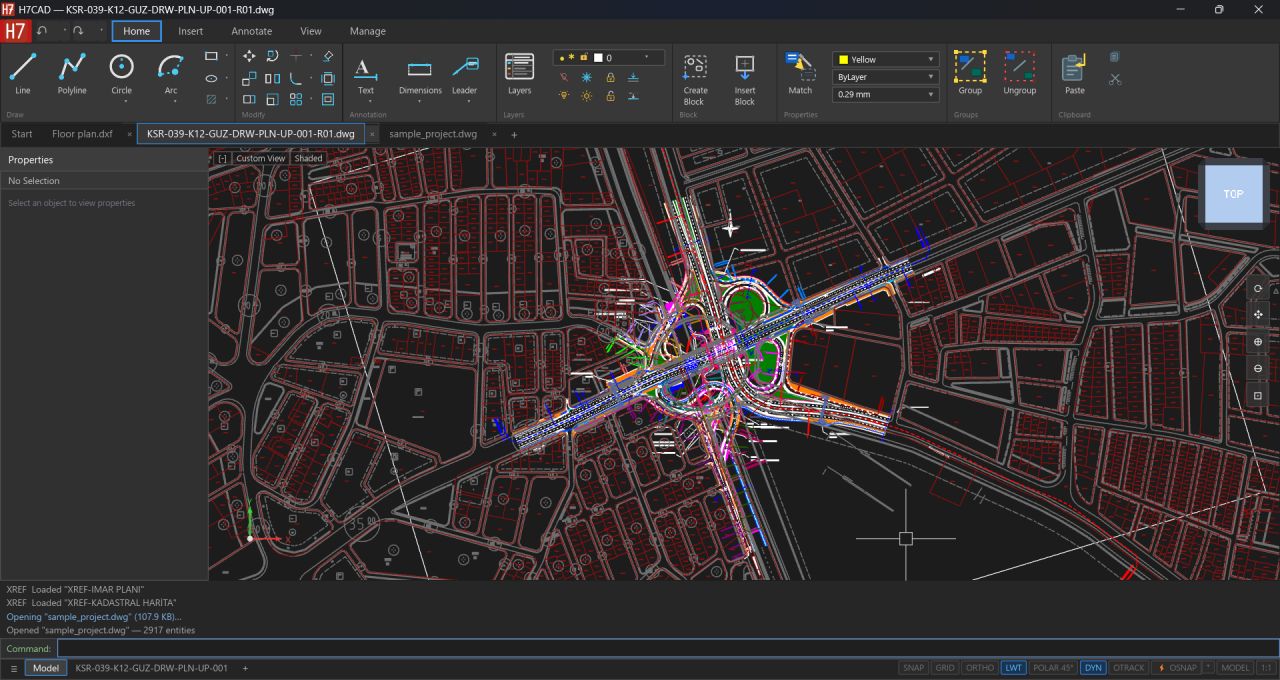

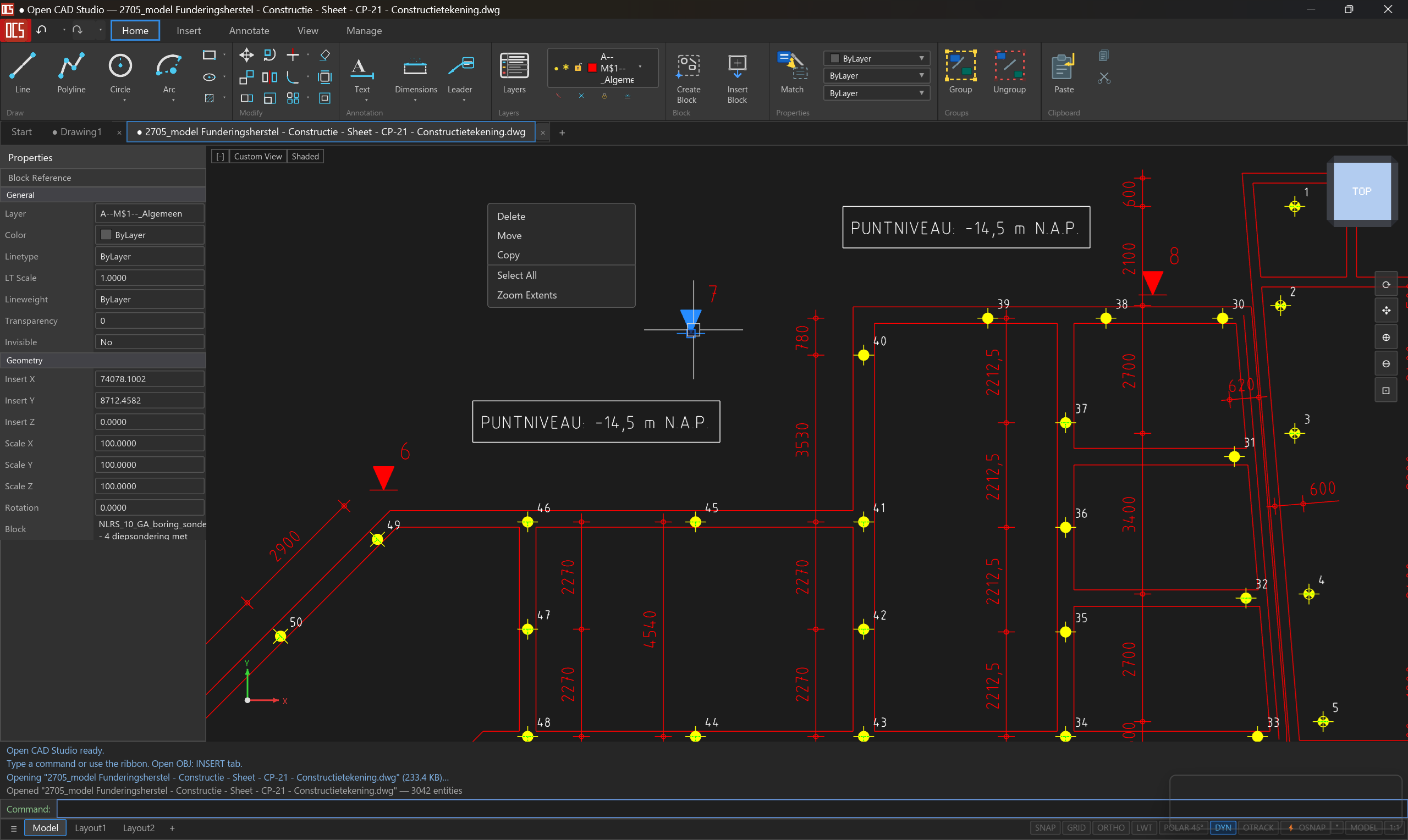

Open CAD Studio in actie — DWG-tekeningen van een wegontwerp en een funderingsherstel-constructietekening (PUNTNIVEAU -14,5 m NAP)
Open CAD Studio is een onafhankelijk open-source CAD-project dat een grote leemte invult in de AEC-tooling: een moderne, performante, native DWG/DXF-compatibele CAD-applicatie die niet afhankelijk is van Autodesk, Bricsys of andere commerciële leveranciers. Geheel in Rust geschreven, met GPU-versnelde rendering via wgpu en een interactieve UI in iced.
De OpenAEC Foundation ziet Open CAD Studio als een natuurlijke aanvulling op het ecosysteem. Het project is niet door ons ontwikkeld, maar past binnen onze missie: het promoten van open source software voor de hele AEC-keten. We linken er actief naar en moedigen samenwerking aan.
Licentie: GPL-3.0 (let op: anders dan onze eigen LGPL-3.0 tools, die meer permissief is voor library-gebruik).
Misschien wel het belangrijkste feature: Open CAD Studio leest en schrijft DWG en DXF native, in alle versies van R13 t/m R2018. Geen converters, geen workarounds, geen Autodesk libraries.
Native lezen en schrijven van DWG-bestanden — het de-facto industriestandaard formaat. Zonder library-licenties van derde partijen.
Volledig DXF read/write inclusief moderne versies. Compatibel met AutoCAD, BricsCAD, LibreCAD en alle CAD-applicaties die DXF ondersteunen.
Export naar STL en STEP AP203 voor 3D-printing en CAM. OBJ-import voor 3D-modellen vanuit andere bronnen.
Plot layouts direct naar PDF — met juiste papierformaten uit de embedded PlotSettings.
Schrijf geselecteerde entities of een block weg naar een extern bestand voor hergebruik.
Externe referenties (xrefs) attachen, herladen en automatisch resolven — net als in AutoCAD.
Compleet 2D tekenpakket met alle commando's die je verwacht uit een professionele CAD-applicatie:
LINE, PLINE, RECTANG, POLYGON, CIRCLE, ARC, ELLIPSE, SPLINE
OFFSET, TRIM, EXTEND, FILLET, BREAK, STRETCH, LENGTHEN — werkt op lijnen, bogen, ellipsen, polylines en splines
ARRAY, MIRROR, MOVE, COPY, ROTATE, SCALE, EXPLODE
HATCH en HATCHEDIT met patroon, schaal en hoek-editing.
MASSPROP — oppervlak, omtrek en zwaartepunt van geselecteerde entities.
DDEDIT — dubbelklik om tekst te bewerken. MTEXT, TEXT, DTEXT met font browser.

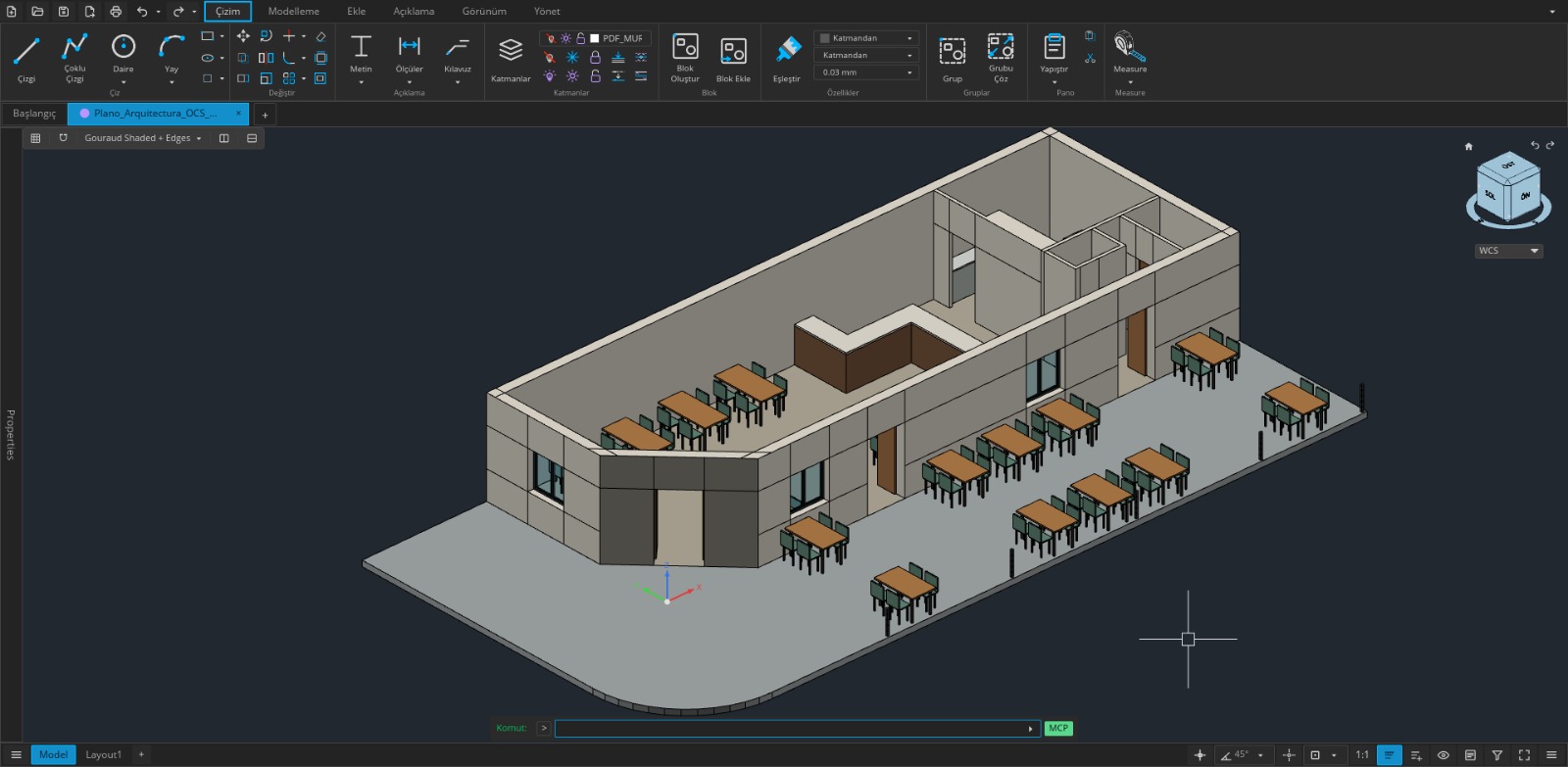

Volwaardige 3D-modeleer-mogelijkheden met ACIS solids tessellation:
BOX, SPHERE, CYLINDER — basis-solids voor parametrische modellering.
Profiel-gebaseerde solids: EXTRUDE voor lineaire extrusie en REVOLVE voor rotatie om een as.
LOFT tussen meerdere profielen, SWEEP langs een willekeurig pad.
ARRAY3D — rectangulaire of polaire arrays in 3D.
Rendert 3DSOLID, REGION en BODY entities — solids uit DWG/DXF worden correct getoond.
wgpu-gebaseerde rendering. Soepel werken met grote modellen, ook met veel solids tegelijk.
Full dimensioning, GD&T, leaders, tabellen en mlines — alles met style managers en correct DIMSTYLE-gedrag (DIMASZ, DIMSCALE, DIMEXO, DIMEXE, …).
Model space + onbeperkte paper space tabs. Camerapositie en zoom per layout opgeslagen.
Model-content correct geprojecteerd in paper-space viewport-rechthoeken. Dubbel-klik voor inline MSPACE-overlay.
VPORTS — single, 2H, 2V, 4-way configuraties.
PLOTSTYLEPANEL en STYLESMANAGER — CTB/STB plot style table editor.
Send layout direct naar systeem-printer met correcte papiermaten uit de embedded PlotSettings.
LAYOUTMANAGER / LAYOUTPANEL — GUI voor layout-beheer.
Volledig in Rust geschreven — geheugen-veilig, snelle compilatie naar Windows, macOS en Linux. UI via iced, GPU-rendering via wgpu. Native DWG/DXF zonder vendor lock-in.
⭐ 147 GitHub stars · open-source CAD-app gebouwd door één onafhankelijke ontwikkelaar
